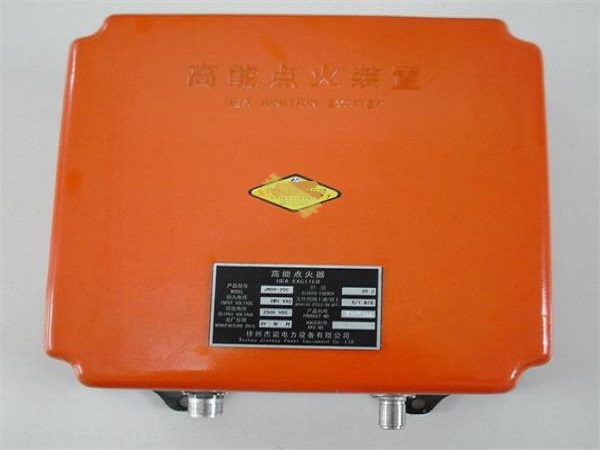

如何检测高能点火器的点火能量和点火频率?下面来详细了解一下。
一、检测点火能量的方法
1.使用储能电容法
原理:高能点火器工作时会对储能电容进行充电,电容储存的能量与点火能量密切相关。根据公式(其中为能量,为电容,为电容两端的电压),可以通过测量电容的容量和充电电压来计算能量。在点火瞬间,电容释放能量产生火花,这个能量近似于点火能量。
操作步骤:首先,需要确定点火器内部储能电容的容量,可以通过查看产品说明书或者使用电容测量仪进行测量。然后,使用高压探头连接示波器来测量电容两端的充电电压。在点火器充电完成准备点火时,记录下此时的电压值。然后,将电容容量和电压值代入上述公式,计算出点火能量。
2.采用能量传感器法
原理:利用专门的能量传感器,将点火时产生的能量转换为可测量的电信号。这些传感器基于热电、压电等效应工作,例如,热电传感器可以根据点火时产生的热量引起的温度变化,产生相应的电压信号,其电压大小与点火能量有关。
操作步骤:将能量传感器放置在靠近点火电极的位置,确保能够准确地感应到点火能量。连接传感器到数据采集系统或示波器上,在点火器点火时,记录传感器输出的信号。通过对信号进行分析和校准,根据传感器的特性曲线(由传感器制造商提供),将记录的信号转换为对应的点火能量值。
3.火花能量吸收法
原理:使用一个已知热容量和质量的吸收体(如特制的金属块),让点火产生的火花冲击这个吸收体。根据吸收体温度的升高来计算点火能量,通过公式(其中为热量,即点火能量;为吸收体质量;为吸收体的比热容;为温度变化)进行计算。
操作步骤:首先选择合适的吸收体材料,如铜块(已知铜的比热容),准确测量其质量。将吸收体放置在点火电极附近,使火花能够直接作用在吸收体上。在点火前,使用高精度温度计测量吸收体的初始温度。点火后,等待吸收体温度稳定,再次测量温度得到。然后,将、和代入公式计算点火能量。

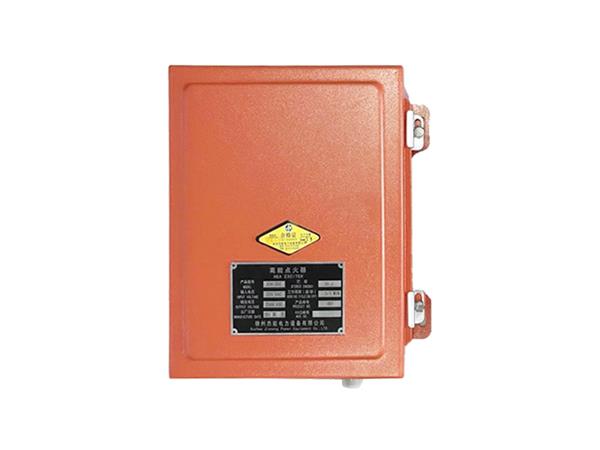

二、检测点火频率的方法
1.使用示波器法
原理:示波器可以显示电信号随时间的变化情况。对于高能点火器,其点火信号是一个周期性的脉冲信号,通过观察示波器上的脉冲信号周期,就可以计算出点火频率。
操作步骤:将示波器的探头连接到点火器的触发信号输出端或者点火电极上(根据点火器的电路结构选择合适的测试点)。设置示波器的时间轴量程和触发模式,使其能够稳定地显示点火信号。观察示波器屏幕上脉冲信号的周期(单位为秒),根据公式(其中为频率)计算点火频率。例如,如果测量得到的周期秒,那么点火频率。
2.采用频率计直接测量法
原理:频率计是专门用于测量信号频率的仪器。将点火器的触发信号或相关的脉冲信号接入频率计的输入端口,频率计就可以直接显示出信号的频率,即点火频率。
操作步骤:把频率计的输入探头连接到高能点火器的合适信号输出点,确保连接牢固。打开点火器和频率计,等待频率计稳定显示读数,这个读数就是点火频率。如果点火频率过高或过低,超出频率计的量程范围,可能需要调整频率计的量程设置,以获得准确的测量结果。
