各种火焰检测器的结构及详细说明

2021-08-10 10:31:59

  各种火焰检测器的结构及详细说明:

  一、火焰测器的结构

  (1)探测部分

  一般由透镜、光导、感光元件构成。由于是在高温和环境污染下工作,镜片、光纤线、感应器元件都能密封在一长形的无缝钢管内,并用空气冷却。确保探测器不会受到破坏和环境污染。由火焰产生的辐射和图像经过镜片聚焦到光纤线的输入端,输出端传输到光学光敏电阻器并转换为电子信号(包含模拟图像数据信号),送进电放大仪和电子计算机进行信号分析,最终根据显示显示显示火焰情况。

  (2)主机部件

  主机箱内装有电子电路变大板和片式电子计算机等电子器件。火苗数据信号经过多次转换为电流量数据信号主箱内,转化为工作电压数据信号。在主机箱中,有4个角的探测线路和2/4逻辑线。对于不同的然料,不同的火焰检测基本原理,主箱体的路线构造各不相同。

  (3)风冷部件

  由于探头工作温度很高,灰尘焊接和烟尘危害,设置了专业的风冷系统软件,利用两台彼此间预留的离心风机,对探头进行制冷吹扫。

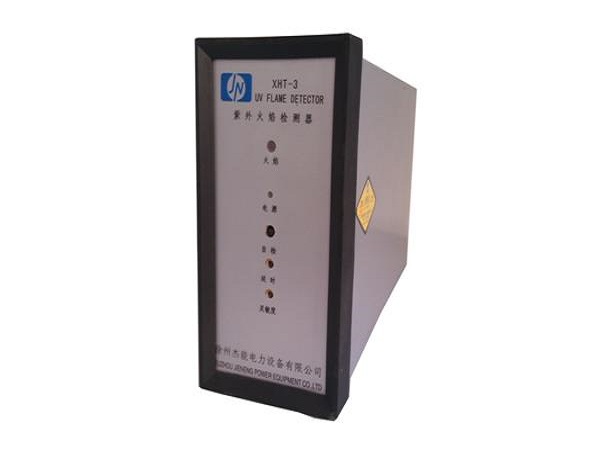

火焰检测器

  二、各种类型的火焰检测器具体说明

  (1)利用检测点燃火焰放射性的红外感应抗压强度和火焰频率来辨别火焰是否存在,探头选用硫化铅放电管或硅光电二极管,因为火焰的闪动频率小于燃烧机频率,红外感应火检能区别燃烧机和火焰火焰。

  (2)而可见光火检法同时检测火焰闪动频率和可见光色度,并进行逻辑加计算,以检测火焰是否存在。选择火焰均值光照强度和闪光频率脉冲饮料双数据信号,可以提高 检测的稳定性。另外,可见光检测仪具有过滤红外线功能,可清除炉渣、热烟、煤灰及炉口的红外辐射,进一步提高火检的稳定性。但是可见光不能透过灰尘、浓烟,而红外线具有一定的透过工作能力。因此,红外探测比可见光更理想。

  (3)探测火检仪的组成:选择了紫外光和红外感应两种探测基本原理,它可以同时探测出各种然料的工作能力,因为化石燃料点燃的火焰以紫外光为主。燃油甲醇点燃的火焰处于两者之间。

  (4)—数显火检器:以FORNEY企业商品为例,数显火检采用独特的火检方法,采用微处理器及相应的手机软件优化算法,根据检测总体目标火焰的辐度和频率,并根据检测总体目标火焰的辐度和频率,对火焰图象进行准确定位,进而确定火焰的有没有。每个喷嘴的火焰都具有 不同于其他喷嘴的火焰图像,类似人的指纹识别。

  数显式火检与传统式火检器对比,有以下自主创新,指纹识别式识别法识别火焰有无,不同负载下可选择不同的不同识别图像文档;指针作用可提高火焰角度。但是他们无法追踪到各种动态因素导致的火焰飘移难题。
