炉膛火焰工业电视系统

炉膛火焰工业电视系统

  • 所属分类:炉膛火焰工业电视系统
  • 浏览次数:
  • 发布日期:2021-06-28 17:39:17
  • 产品概述
  • 性能特点
  • 技术参数

一、概述

JNTV型炉膛火焰工业电视系统是徐州杰能电力设备有限公司研制的内窥式火焰监视装置系列产品中的经济实用型高温工业电视系统。采用自制高科技产品—耐高温针孔电动镜头和宝石物镜,结合专用光学滤光片,使图像抗强光干扰,对比度提高,图像清晰,视场范围宽。JNTV型产品探头可深入炉内摄像,采用电动光圈调节光通量。冷却方式风冷取代水冷,少量吹灰风源即可长期工作,炉前无需安装窗口玻璃,避免玻璃集灰影响清晰度,保证图像长期稳定、性能优良,同时设备使用寿命延长,维护量减少。本装置适用于火力发电厂锅炉、水泥厂、钢厂炼钢炉、垃圾焚烧炉、石油化工行业等高温工业场所。

二、装置性能

·额定容量:    0.5(KVA)(单套),功耗<0.3(KVA)(单套)

·电源电压:    AC220V±15%,50HZ

·输出信号:    控制无源接点4组,信号无源接点4组

·允许环境温度:摄像头耐高温火焰允许炉内温度≤2100℃。

·冷却方式:    风 冷

压缩机风源 :   压力 ≥ 0.1MPa 流量≥10m3/h  装置所需仪表风源的风温为≤50℃

·视场角:     >80°

·视频输出:   1Vp-p 75Ω

·系统清晰度: 200万像素

·信噪比:    >50dB

·灵敏度:    1LX

·反应时间:  1ms

·防护等级:  符合国标

·外型尺寸: 摄像探头:φmax135mm(直径)×730㎜(长)

推进器:80mm(宽)×160mm(高)×1070㎜(长)

电控柜:400mm(宽)×500mm(高)×250㎜(深)

·设备重量:约90㎏

·摄像探头内摄像机和潜望镜头工作温度动态数字显示,据此温度指示值调整风源,可使耗气量Z少;

·摄像镜头带有电动光圈,可在运行室内有线遥控,不同工况下调整光圈按钮,使图像得到满意的观察效果。

三、装置构成

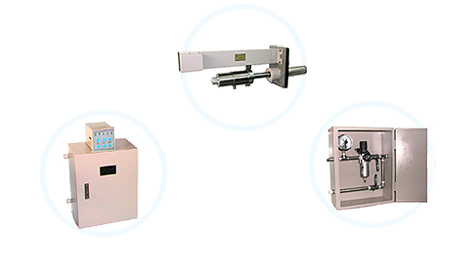

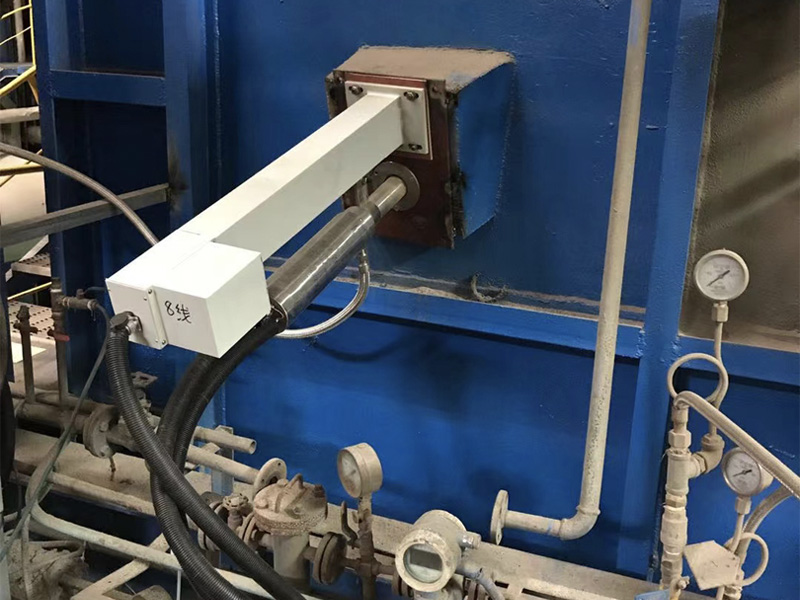

JNTV型高温炉膛火焰工业电视系统装置主要由摄像探头、推进器、电气控制柜、气源控制柜 、预制管及炉墙板、解码器、网络交换机等设备组成。

炉膛火焰工业电视系统

系统主要参数如下:

(1)观察视场范围为90~105°;

(2)探头工作环境温度为2000℃;

(3)装置所需风源风压为>0.05MPa;

(4)装置所需风源流量为5~10m3/h;

(5)装置所需仪表风源的风温为≤50℃;

(6)安装现场电源是AC220、功率:500W;控制室电源是 AC220V、功率:500W;电气控制柜布置在现场。现场设备具有防水、防尘、防盐雾和防腐,防昆虫及啮齿动物,能耐指定的高、低温度以及支承结构的振动,工作温度为-20-+70℃防护等级要求IP56。

(7)摄像机像素:200万像素

(8)摄像机耐温为85℃;

(9)摄像机防护室报警温度为85℃;

(10)炉壁开孔尺寸:直径≥92mm,位置按需方要求;

(11)安装方式为水平略向上和略向下;系统应具有保护功能,摄像探头内摄像机和潜望镜头工作温度动态数字显示,据此温度示值调整风源,可使耗气量Z少。探头超温、停电、气压低时自动退出,进入保护状态;

(12)控制室数字主机和就地控制柜均可操作探头进、退、光圈大小,DCS操作权优先。
