点火控制系统

点火控制系统

  • 所属分类:点火控制系统
  • 浏览次数:
  • 发布日期:2021-02-25 17:31:10
  • 产品概述
  • 性能特点
  • 技术参数

1、系统概述

     XIC点火控制系统主要用于控制锅炉燃烧器设备的点火操作,它可以实现点火设备的就地单步操作,也可以实现锅炉的自动点火并具有熄火保护等功能。点火控制系统可以就地显示现场设备的状态,并可送出现场设备的工作位置和状况信号至控制室。锅炉点火控制系统主要由程控柜(以可编程控制器PLC为核心),就地点火柜、高能点火装置火焰检测装置、油燃烧装置(或气燃烧装置)、 快速关断阀门等设备组成。

      程控柜内PLC选用进口品牌产品,如德国SIEMENS、法国施耐德MODICON等产品。安装在防爆区域的点火控制柜完全满足防爆要求。程控柜的操作显示可以选用按钮、指示灯,也可以选用触摸屏作为人机界面。触摸屏具有直观,画面丰富,扩展性强等优点。

2、锅炉点火系统

锅炉点火系统

3、系统基本功能

     ◆ 自动或手动控制油枪、点火枪推进器的进退;

     ◆ 自动或手动控制高能点火装置的点火;

     ◆ 自动或手动执行速断阀门的开关;

     ◆ 油枪无火自动关油阀;

     ◆ 自动或手动控制方式的切换;

     ◆ 点火设备状态显示;

     ◆ 与DCS进行信号通讯。

4、点火控制基本逻辑框图

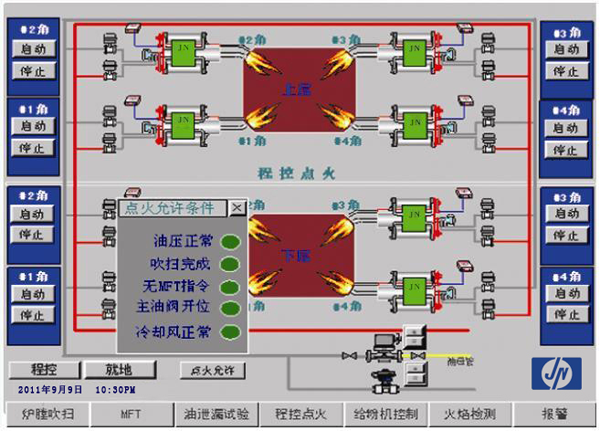

5、点火系统操作界面


6、点火控制柜的型号及结构尺寸

型

名

外形尺寸(mm

结 构 特 点

XHK-1

单角就地点火

控制柜

1200

600

400

双层门

防雨、防尘

XHK-2

双角就地点火

控制柜

1400

600

450

双层门

防雨、防尘

XCK

程控点火控制柜

2200

800

600

前后开门

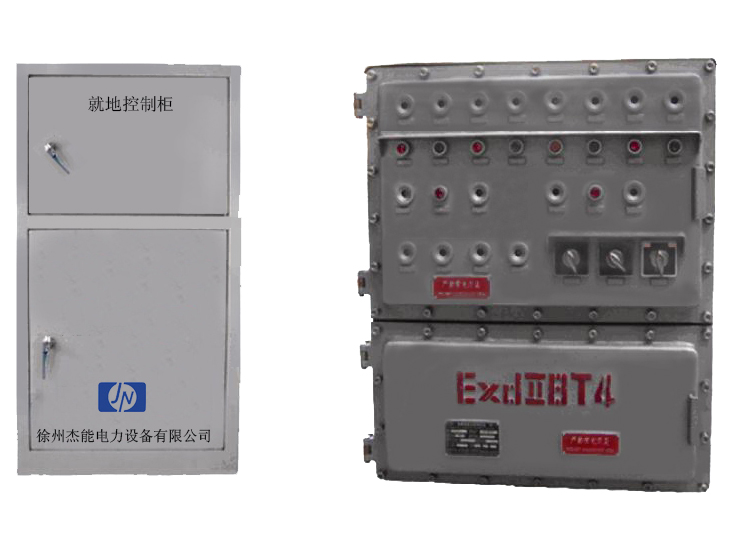

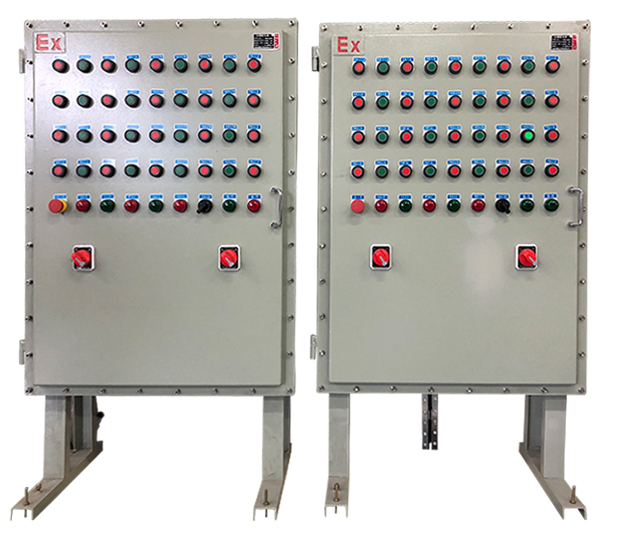

7、产品图例

点火控制系统
