XHT-5型可见光式火焰检测器

XHT-5型可见光式火焰检测器

  • 所属分类:火焰检测装置
  • 浏览次数:
  • 发布日期:2021-12-28 15:43:48
  • 产品概述
  • 性能特点
  • 技术参数

1、概述

XHT-5型可见光式火焰检测装置是我公司的新一代火焰检测装置,适用于检测各种燃料的燃烧,显示炉膛内部的火焰强度和脉冲频率,并能实现故障自检、指示及信号输出。它由火检探头和信号处理器组成,采用数字化处理技术和新的模式识别软、硬件,对目标火焰进行量化处理,提高了检测的精准度。广泛用于电站、冶金、石化等领域的各种燃油、燃煤的火焰检测。

2、工作原理

目标火焰经镜头组聚焦后通过光导纤维传送至预处理线路板,将可见光信号转换为电信号后,分别将火焰的强度和脉动频率进行数字化处理,Z后传至处理器。处理器中的CPU采集由探头传来的信号,经过处理、计算,将火焰的强度和脉动频率分别在数码管上显示出来,同时以光柱形式显示火焰强度,并根据预先设定的有火、无火识别标准自动进行识别,Z后给出相应信号与指示。

可见光式火焰检测器使用流程

3、主要技术参数

灵敏度

100Lx λ0= 920nm

响应时间

着 火

1s

熄 火

3s(可调)

检测对象

油、燃煤火焰

信号

方

组常开/常闭触点

容 量

AC220V 50Hz 2A DC24V 2A

模拟量输出

420 mA ,15V DC

工作方式

长期连续工作

工作环境要求

探头

80℃(风冷)

信号处理箱

50

环境湿度

85%RH

冷却方式

风冷:探头冷却风量≥ 60 m3/h,风温≤50℃,探头冷却风入口与炉膛压差2000 pa

供电电源

AC220V  50Hz

功耗

10 W

检测距离

4006000mm

4、选型

(1)火检探头

       火检探头主要由光学镜头组、光导纤维和预处理线路板组成。光导纤维具有良好的透光性能,它以极低的衰减将目标火焰的信号从镜头组一端传至预处理线路板一端。

火检探头有内窥式和外窥式两种。内窥探头是将探头置于炉膛内部靠近火焰喷口部位,工作时便于避开其它光源的干扰,输出信号准确;外窥探头是将探头安装在炉壁外,离检测的目标火焰距离较远,检测精度相对较低。

内窥式探头杆结构分为软杆可摆动和硬杆不可摆动两种结构形式。当锅炉使用摆动喷燃器时,火检应配置软杆可摆动结构,以便可以和燃烧器喷燃口同步摆动,跟踪火焰进行准确判断。

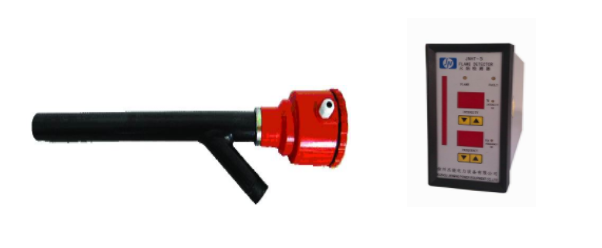

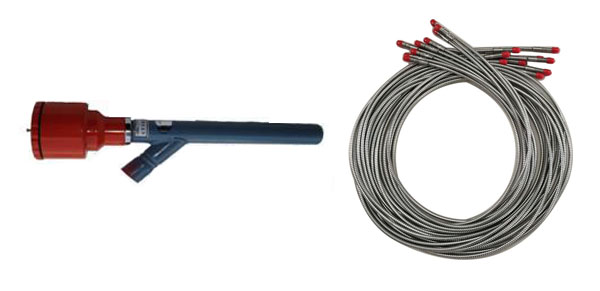

火检探头

(2 )火检处理器

     火检处理器有仪表式与插箱式两种结构形式,形式分别如下:

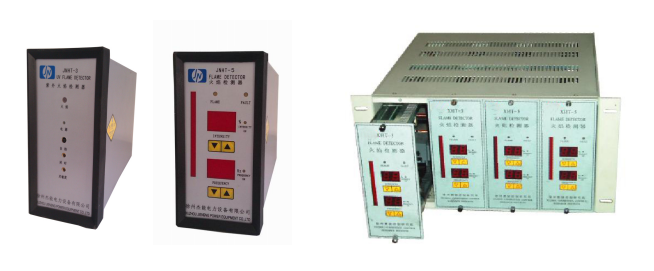

火检处理器

5、产品图例

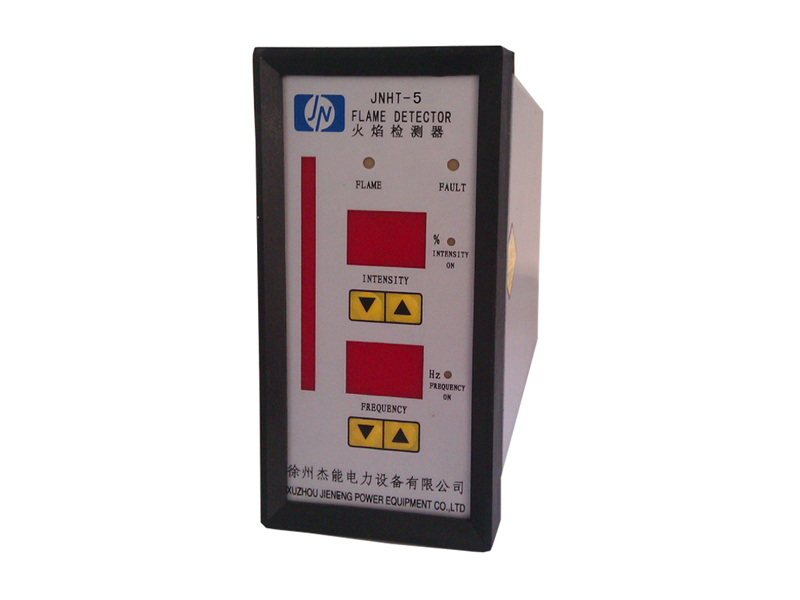

可见光火焰检测器
