1、一体化火焰检测器试验对照品标准

　　试验对照品标准应合乎以下规定：

　　a)工作温度：15°C〜35C;

　　b)自然环境空气湿度：45%〜75%;

　　c)大气压强：86kPa〜106kPa。

　　2、试验仪器设备和机器设备

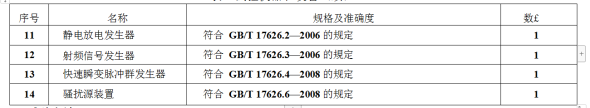

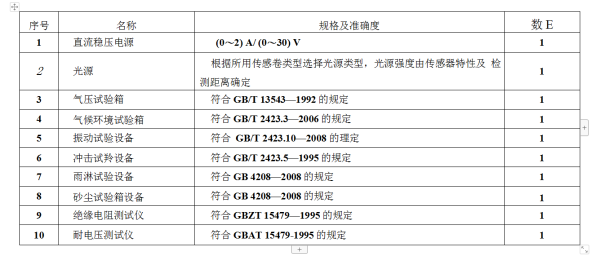

　　试验仪器设备和机器设备应满足表1的要求。

　　3、试验方式

　　1)外型查验

　　用估测法对一体化火检开展判定外型检测，检测結果应达到5.17的规定。

　　2)模拟量输入輸出查验

　　调节灯源的具体位置和抗压强度，使火苗键入数据信号合理。依照5.6的要求调节灯源开展试验，试验結果应达到5.6的规定。

　　3)通信协议查验

　　通信协议试验方式应合乎GBfT13426—1992中固定不动户外陆用机器设备均值没有问题上班时间(MTBF)做到1800h和GB/T13543—1992中第7章要求的气压低(相对高度)试验的规定。

　　4)接地电阻试验

　　依照GB/T15479-1995中要求的接地电阻试验，用绝缘层绝缘测试仪开展准确测量，准确测量時间不少于10s,准确测量結果应合乎本标准5.9的要求。

　　5)绝缘层抗压强度试验

　　依照GB/T15479-1995中要求的绝缘电阻抗压强度试验，用耐工作电压检测仪开展试验。试验工作电压由零逐渐升高到本标准5.10要求的工作电压值，并维持Imin。试验結果应合乎本标准5.10的要求。

　　6)抗干扰性性能试验

　　a)静电感应充放电抗扰度试验

　　依照GBH17626.2—2006要求的触碰充放电试验严苛级别为3级.气体充放电试验严苛级别为3级的静电感应充放电抗扰度规定对一体化火检机壳开展试验。

　　b)频射磁场辐射源抗扰度试验

　　依照GB/T17626.3—2006要求的工作频率范畴为80MHz〜1000MHz.试验严苛级别为3级的频射电

　　场辐射源抗扰度规定对一体化火检开展试验。

　　c)电迅速瞬变脉冲群抗扰度试验

　　依照GBrr17626.4-2008要求的对一体化火检的开关电源开展试验严苛级别为3级的电迅速瞬变脉冲群抗扰度规定对一体化火检的开关电源端口号开展试验。

　　d)频射场磁感应的传输搔扰抗扰度试验

　　依照GB/T17626.6—2008要求的工作频率范畴为150kHz〜80MHz.试验严苛级别为3级的频射场感应的传输搔扰抗扰度规定对一体化火检开展试验。

　　7)办公环境试验

　　a)超低温试验

　　依照GBfT2423.1-2008“试验Ab”开展，待溫度做到-33。并平稳后逐渐记时，隔热保温2h。再给体化火检持续插电，不断2h,—体化火检的电气设备性能应达到本标准5.1^5.11的规定。

　　b)高溫试验

　　依照GB仃2423.2-2008“试验Bb”开展，待溫度做到+70C并平稳后逐渐记时，隔热保温2h。再给一体化火焰检测器持续插电，不断2h,—体化火检的电气设备性能应达到本标准5.1〜5.11的规定。

　　c)寒湿试验

　　依照GB仃2423.3-2006的要求开展，待溫度做到+40C并平稳后再增湿到空气湿度为90%〜95%范畴内，维持12h。再给一体化火检持续插电，不断2h,—体化火检的电气设备性能应达到本标准5,1-5.11的规定。

　　8)防水等级试验

　　依照GB4208—2008中IP65的标准开展试验。

　　9)震动试验

　　依照GB/T2423.10-2008中对震动试验方式的要求，将受试试品按匚作部位固定不动在震动台子上，开展原始检验。受试试品在没有运行状态下，承受(5〜200〜5)Hz的頻率循环系统.单震幅为0.075mm.在毎一中心线方位上震动的频偏循环系统频次为20的震动试验后，一体化火检机械系统应无毁坏.松脱，其电气设备性能达到本标准5.1-5.11的规定。

　　10)冲击性试验

　　依照GB/T2423.5-1995中对冲击性试验方式的要求，受试试品需开展原始检验，依照很高值瞬时速度为150m/s\脉冲不断时冋为11ms.1m/s半正弦波形脉冲，一体化火检在承受三个互相竖直方位的各个方位持续增加3次冲击性后，一体化火检机械系统与电子器件应无松脱及毁坏，其电气设备性能达到本标准5.1〜5.11的规定。

　　11)撞击试验

　　依照JBAT9329-1999中4.4要求的试验方式对一体化火检开展试验，用缚带将包裝件拧紧在撞击台子上，增加瞬时速度为100m/s2±10m/s2.脉冲延迟时间为11ms±2ms.脉冲反复頻率为60次/min〜100次/min.持续冲击性频次为I000次±10次.脉冲波型为类似半正弦波形的撞击试验后，给一体化火检插电,一体化火检的电气设备性能应达到本标准5.1-5.11的规定.

　　12)坠落试验

　　依照JB/T9329-I999中4.5要求的试验方式对一体化火检开展试验，试验台应是整平硬实的混泥土路面或厚钢板橱柜台面，坠落相对高度为250mm,包裝件底边呈水准状以自由落体运动方法坠落，反复4次;包裝件底边的毎一标准边先后贴地，底边与试验台呈30°倾斜的歪斜状后释放出来坠落;试验进行后，给一体化火检插电，一体化火检的电气设备性能应达到本标准5.1〜5.11的规定。
